Dekkbead vindalína

Framleiðslulína fyrir hliðardekk og hálf-stál geislamyndað dekk bead vinda tengingar, einnig kölluð ferningshluti sjálfvirk stálvír vinda vél, er dekk sérstakur búnaður til að framleiða ferningshluta perlu og hálf-stál geislaður dekk perlur. Það getur lokið aðgerðum örspennu togs og útflutnings á stálvír, rafhitun á stálvír, stálvírbelti gúmmíhúð, geymslu og vinda gúmmíhúðað stálvírbelti, sjálfvirkt vinda stálvírlykkju og aðrar aðgerðir. Það eru tvær gerðir af ein- og tvöfaldri stöð. Tvöföld stöð framleiðslulínan jafngildir tveimur eins stöðva framleiðslulínum sem deila einum extruder og aðrir hlutar eru óháðir hver öðrum. Það er aðeins einn vindabúnaður einnar stöðvar, sem getur aðeins búið til eina stærð af perlu í einu; það eru tvö vafningstæki tvöföldu stöðvarinnar, sem geta búið til tvær tegundir af perlum af mismunandi stærðum á sama tíma. Vegna hönnunar á sjálfvirkri efnismóttöku er sjálfvirknistig búnaðarins bætt, vinnustyrkur starfsmanna minnkar verulega, ómannað stjórnun er að veruleika innan ákveðins tíma, rekstraraðilum fækkað og framleiðslukostnaður er minnkað.

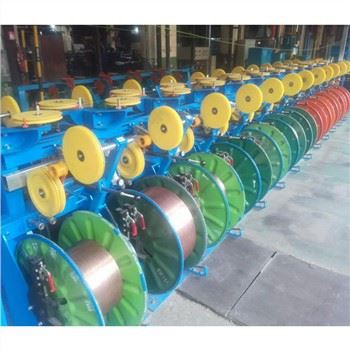

1) Losunargrind

Losunarramminn er aðallega samsettur af losunarplötu, stýrigrind, loftþrýstingsfjöðrhemlabúnaði, spennustjórnunarbúnaði, slípi- og suðubúnaði osfrv. Virknin er fyrir losun og sendingu úr stálvír. Spennunni er stjórnað af loftfjöðri og hægt er að stilla spennukraftinn með þrýstistillingarlokanum.

Sleppingarbúnaðurinn er fjölstöðva (hægt að ákvarða stöðvarnúmerið í samræmi við þarfir notandans) og samhverft raðað, hver stöð hefur sjálfstæða sendingu og einn sendibúnað og hver stöð er búin vírviðvörunarbúnaði.

2) Forhitunarbúnaður fyrir stálvír

Forhitunarbúnaðurinn fyrir stálvír er aðallega notaður til að hita stálvírinn til að ná góðum gúmmíhúðunaráhrifum. Hitahjólið er hitað með burstanum til að hita flutningsvírinn. Plötusnúðurinn er stilltur með handhjólinu og stjórnar hitunarhitanum sjálfkrafa með hraðatilgjöf.

3) Köldu fóðrun extruder

Stálvír gúmmíhúðaður þrýstibúnaðurinn notar kaldfóðrandi þrýstibúnað, sem er borinn með hliðarþrýstivals. Það er búið viðvörunarbúnaði sem er lítið efni og sjálfvirkt endurheimtartæki fyrir umfram gúmmí. Hita- og þrýstingsnemi er stilltur á vélarhausinn til að ná þrýstingsstýringu í lokuðu lykkju, sem tryggir að stálvírinn hafi stöðuga húðunaráhrif.

Hitastýringarkerfi extrudersins notar fjögurra rása hitastýringarbúnað, sem stjórnar hitastigi deyjahaussins, tunnu (tvær rásir) og skrúfa í sömu röð, sem getur stöðugt tryggt gæði gúmmíblöndunnar.

Hitastýringarbúnaðurinn samþykkir innri og ytri hringrásargerð, rafhitunaraðferð og kælivatnið kólnar sjálfkrafa niður. Segulloka kælirásarinnar er stjórnað af snertilausum rofa.

4) Togbúnaður (tveir hópar)

Dráttarbúnaðurinn er aðallega samsettur af mótorminnkandi, virkri kælidráttarrúllu, óvirka kælidráttarrúllu og kælivatnshringrásarkerfi. Það er ákveðið horn á milli ása dráttarrúllanna tveggja, þannig að hægt er að vefja stálvírinn sérstaklega á keflurnar tvær til að koma í veg fyrir að þær flækist saman. Dráttarmótorinn samþykkir tíðnibreytingarhraðastjórnun og hemlun og griphraðanum er stjórnað af PLC til að tryggja stöðuga notkun framleiðslulínunnar. Kælikerfið er búið tveimur toghjólum, sem geta tryggt kælingu gúmmísins og komið í veg fyrir að efnasambandið detti af.

5) Geymslutæki (tveir hópar)

Geymslubúnaðurinn samanstendur aðallega af grind, föstu hjóli, fljótandi hjóli, keðjuskiptibúnaði, hemlabúnaði, skynjunarbúnaði, handvirku lyftibúnaði og leiðarljósastiku. Uppgötvunarbúnaðurinn getur greint staðsetningu fljótandi hjólasettsins í geymslugrindinni. Samkvæmt staðsetningu fljótandi hjólsins í geymslugrindinni stjórnar PLC griphraða og vindhraða til að tryggja eðlilega notkun alls kerfisins. Spennan á vírnum er stillt af þyngd vigtarblokkarinnar.

6) Vindubúnaður (tveir hópar)

Vafningsbúnaðurinn er aðallega samsettur af togfóðrunarbúnaði, klemmubúnaði, forbeygjubúnaði, stærðarstillingarbúnaði, vindadrifbúnaði, þrýstihjólabúnaði, vírskurðarbúnaði, hringlosunarbúnaði, undirvagni, vindadiski án spennu osfrv.

Dráttarfóðrunarbúnaðurinn samanstendur af griphjólabúnaði, servómótor, stýrigrópi osfrv. Dráttarhjólabúnaðurinn inniheldur griphjól og bakstopparbúnað og uppbyggingin er einföld og áhrifarík. Á meðan á vindi stendur er toghjólið knúið áfram af servómótornum til að snúast og knýja stálbeltið, þannig að það rennur áfram í gegnum stýrigrófið til að tryggja að efnishausinn nái nákvæmri stöðu.

Klemmubúnaðurinn samanstendur af föstum blokk, hreyfanlegum blokkum og tveimur plastklemmukubbum. Fasti kubburinn er festur á grindinni og hreyfanlegur kubburinn er tengdur við hreyfanlega enda olnbogaklemmans með sjálflæsingu. Klemmubúnaðurinn er handstýrður, olnbogaklemman er lokuð, hreyfanlega kubburinn og fasti kubburinn passa bara saman og stálvírbeltið er þétt klemmt. Þessi vélbúnaður er aðeins notaður þegar skipt er um stærð, stöðvað vegna viðhalds og stöðvun framleiðslu.

Forbeygjubúnaðurinn forbeygir stálræmuna áður en hún er vafið, þannig að sveigjuradíus er minni en radíus perlunnar sem á að framleiða, þannig að hægt sé að ná fram örspennuvindingu, sem gerir vindingunni auðveldara að klára, og innri streita sársins lítill, minni galla, og engin þörf á að vefja höfuðið, spara mikla vinnu.

Stærðarstillingarbúnaðurinn er hannaður til að laga sig að framleiðslu mismunandi forskrifta og hæð fóðrunarhaussins er stillt með handhjólinu í gegnum maðkbúnaðinn.

Snúningsdrifbúnaðurinn er knúinn áfram af servómótor og snúningi aðalskaftsins er stjórnað af belti og gírkassa, sem getur nákvæmlega stjórnað lengd perlunnar.

Þrýstivalsbúnaðinum er sjálfkrafa stjórnað af strokka og segulloka. Þrýstihjólið er nælonhjól með rétthyrndum gróp, með kúlulegum inni, sem getur snúist frjálslega og er sett upp fyrir ofan vinda diskinn. Við vindun þrýstir þrýstivalsan niður og festist við vindaskífuna þannig að stálbeltið skekkist ekki þegar það er vafið og lögin passa saman. Á meðan þú skiptir um stærðir skaltu einnig skipta um þrýstivals.

Vírskurðartækinu er sjálfkrafa stjórnað af strokka og segulloka loki, og drifkrafturinn er magnaður upp með lyftistöng milli strokka og skútu; skerið getur færst upp og niður og aðrar frelsisgráður eru takmarkaðar; skerið er úr verkfærastáli og hitameðferð.

Perluafhleðslubúnaðurinn er sjálfkrafa stjórnað af strokka og segulloka. Vírhringnum er þrýst niður með þrýstivals → straumhöfuð → vinda í hring → klippa með fastri lengd → þrýstihöfuðvinda → eftir að vindaskífan hættir að snúast og minnkar, er honum ýtt út úr affermingarskífunni í vírhringinn. vélbúnaður, til að klára vinda perlunnar einu sinni.

7) Sjálfvirkt móttökutæki (tveir hópar)

Sjálfvirka móttökutækið er komið fyrir á annarri hlið vindskífunnar og er notað til að taka á móti perlunni. Hægt er að skipta öllu vélbúnaðinum í 5 hluta: ①Rotary lögleiðingarkerfi; ② Framfara og hörfa vélbúnaður í móttökustöðu; ③ Neðri skífubúnaður; ④Efri skífubúnaður. Fjögurra stöðva sjálfvirka móttökubúnaðurinn er jafnt dreift um ummálið og snúningnum og umfærslunni er lokið með gírbúnaðinum sem knúinn er af mótorminnkunarbúnaðinum. Mótorinn knýr snúninginn. Neðri skífan er knúin áfram af strokka og það er handvirkt hæðarstillingarkerfi til notkunar þegar skipt er um perlastærðir. Efri skífan er knúin áfram af litlum strokka, og hæð skífunnar er stækkuð með lyftistönginni á sveiflustönginni. Stíga- og móttökubúnaðurinn er aðallega samsettur af keðjuskiptibúnaði með keðjuhjóli og stigdrifbúnaði til vinstri og hægri. Það er keðjustuðningur fyrir ofan keðjuna og stígandi akstursbúnaðurinn er skrallbúnaður. Strokkurinn knýr aðalkeðjuhjólið til að snúast í ákveðnu horni í gegnum skrallbúnaðinn og drifhjólið dregur síðan keðjuna til að keyra samsvarandi lengd.
