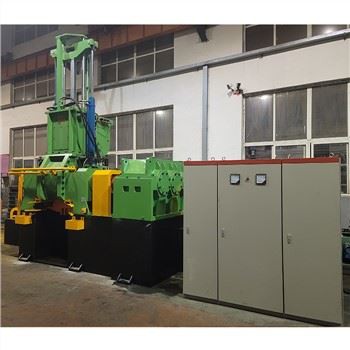

Banbury vél gúmmíblöndunartæki

Banbury vél gúmmíblöndunartæki samanstendur af aðalvél (þrýstihrútabúnaður, fóðrunarbúnaður, losunarbúnaður, læsibúnaður osfrv.), flutningstæki, rafstýrikerfi, smurkerfi osfrv.

Hringdu í okkur

Vörukynning

Vélarlýsing

Banbury vél gúmmíblöndunartæki samanstendur af aðalvél (þrýstihrútabúnaður, fóðrunarbúnaður, losunarbúnaður, læsibúnaður osfrv.), flutningstæki, rafmagnsstýrikerfi, smurkerfi osfrv. "8" lögunarholið er samsett af efri hrút, blöndunarhólfi, snúningur og losunarhurð. Það er par af snúningum með ákveðinni lögun, hraðahlutfalli og hlutfallslegum snúningi í holrúminu. Gúmmíblönduna og önnur efnablöndur eru færð í gegnum fóðurhurðina eða önnur op fóðurbúnaðarins og mýking eða blöndun fer fram í blöndunarhólfinu. Eftir að mýkingu eða blöndun er lokið er það losað úr losunarhurðinni og fer í næsta ferli.

Vélarbygging og eiginleikar

Grunnur: Þar á meðal grunnur blöndunarkerfis og flutningskerfis.
Það er soðið með stálplötu og sniðstáli og eftir glæðingu hitameðferðar er það unnið með CNC hárnákvæmni vinnslu, þannig að það hefur góða stífni, stöðuga frammistöðu og stöðuga vélrænni uppbyggingu við hástyrk blöndun.
Þrýstingshrútur: Það samanstendur af efniskassa, stýrikerfi, efsta hrútadrifhólk, efstu hrút, efnishurð, hreinsibúnað og rykhlíf.
1) Efnisbox: Eftir suðu, mala, fægja og rafhúðun á stálplötu er það unnið með CNC hárnákvæmni vinnslu;
2) Stýrikerfi: Fjórar súlur eru festar á efri yfirborði efniskassans, þar af tveir spegilsléttir yfirborðssúlur sem fara í gegnum drifgeisla efstu rammans með sjálfsmurandi legum, og fjórhliða festingin gerir efri hlutann. og neðri hrútur er knúinn stöðugt upp og niður, sem dregur úr bilun í pressukerfinu;
3) Efsta hrútadrifandi olíuhylki: Það er búið á báðum hliðum efnisboxsins, í gegnum háan og lágan þrýstingsbreytingu vökvakerfisins til að keyra efsta hrútinn til að hreyfa sig upp og niður til að ná hlutverki að þrýsta efni;
4) Efsta ramma: Hann samþykkir suðubyggingu á jakka, yfirborði 5 mm hörðu álfelgur eftir slökun og hertingu, frágangi og síðan rafhúðun 0.12 mm þykkt slitþolið harðkróm og innfelldar slitþolnar koparræmur við snertistöðu með blöndunarhólfinu, sem er slit- og tæringarþol.
5) Efnishurð: Það samþykkir stálplötu soðið uppbyggingu, sem er húðað með hörðu krómi eftir frágang og mala. Opnun og lokun efnishurðarinnar er vökvadrifið.
6) Hreinsunarbúnaður: Notaðu PLC til að stjórna opnunar- og lokunartíma loftrásarinnar til að hreinsa afgangsrykið sem eftir er á efri hluta efstu rammans.
7) Rykhetta: Safnaðu rykinu sem losað er þegar efnishurðin er lokuð að settu rykúttakinu;
Blöndunarkerfi: þar á meðal blöndunarhólf, snúningsás, þéttibúnaður
1) Tvö stykki af hólfveggnum að framan og aftan eru samhverf, samþykkja suðubyggingu jakka, sem hægt er að hita eða kæla með því að fara framhjá miðlinum. Eftir suðu, slökkvun og temprun með 45# stálplötu er hörku yfirborðs yfirborðsins meiri en eða jöfn 56HRC, 5 mm þykk hörð álfelgur, klára vinnslu og síðan húðuð með hörðu krómi með þykkt meira en 0.12 mm.
2) Vinstri og hægri hliðarveggir eru gerðar úr 45# stálplötu sem er soðin í jakkabyggingu og soðin með legunni sem óaðskiljanlegri uppbyggingu. Eftir slökun, temprun og temprun er uppbyggingin stöðug og styrkur mikill. Hörku yfirborðs yfirborðsins er meiri en eða jöfn og 56HRC, 5 mm þykkt af hörðu álfelgi eftir vinnslu og mótun, og síðan harðkrómhúð yfirborðsins með þykkt Stærri en eða jöfn og 0.12 mm.
3) Snúður: Tveggja vængja snertitegundar snúningur er notaður, snúningsskaftið og blöðin eru hol og hver væng hefur sjálfstæða vatnsinntaks- og úttaksrás með góðum kæliáhrifum. Snúningsskaftið er úr 40Cr stáli, slökkt og mildað með hitameðferð, yfirborði með 5 mm þykku slitþolnu álfelgur, hörku meiri en eða jafnt og 56HRC, frágangur vinnsla, hörð krómhúðun á yfirborði, þykkt Stærra en eða jafnt og 0,12 mm, til að tryggja mikla hörku, góða slitþol, mikla burðargetu, sterka torsion, slétt flutning á snúningsásnum, snúningur með 4 sjálfstillandi legum.
4) Tveir vængsnúningar, hver snúningsvængur tekur upp þrepaða uppbyggingu af löngum og stuttum væng, tveir snúningar með sömu uppbyggingu og sömu snúningsstefnu eru í hvoru fyrir sig og hreyfast á hraðahlutfallinu 1:1,16, til að gera efnið kleift að mynda mörg efnasamband flæðir undir þrýstingi efstu rammans til að framkvæma S-laga snúningshreyfingar í mismunandi áttir eftir ásnum sínum. Bæði blöndunarhólfið og snúningsásinn eru á yfirborði með slitþolnu álfelgur og bilið á milli snúðskaftsvængs og hólfsveggsins er stillt innan 4 mm, þess vegna er hægt að pressa efnið að fullu, klippa og blanda til að uppfylla kröfur um eðliseiginleika. fljótt og efnið skilur ekki eftir dauða horn í blöndunarhólfinu til að ná sem bestum blöndunar- og dreifingaráhrifum.
5) Snúningskælingin samþykkir þvingaða hringrásarkælikerfi. Miðja snúningsássins er holur uppbygging og kælivatnspípa úr ryðfríu stáli er sett í miðjuna. Ytri endi vatnspípunnar er tengdur við snúningsmót og innri endinn tengist beint við miðju snúningsás, frátekið vatnsinntaksgat hvers vængs rennur í átt að frárennslisgatinu til að ná kæliáhrifum. . Það er millilag á milli snúningsvængsins og öxulkjarna (veggþykktin í innra holrúmi snúningsvængsins er 30 mm), þannig að kalda vatnið inni í snúningsvængnum geti skipt hitanum nægilega við gúmmíblönduna til að ná því góða. kælandi áhrif.
6) Vélin notar vökvastýrða ytri þrýstiþéttingu, kraftmikli hringurinn er úr títan álefni með mikilli hörku sem er meiri en eða jafnt og 85HRC og kyrrstöðuhringurinn er úr 10-1 koparefni, þannig að kyrrstöðuhringurinn er auðvelt að taka í sundur og skipta um, og kraftmiklir og kyrrstæðir hringir nota olíusmurningu. Sérstakur þéttiþrýstingur er stillanlegur og þéttingin er áreiðanleg. Við getum tryggt langtíma endingu og stöðugan árangur kraftmikilla hringsins.
